在工业控制、通信基站、安防监控、太阳能储能以及轨道交通等领域，直流供电系统的连续性与可靠性至关重要。一旦主电源发生故障，若不能及时切换到备用电源，可能导致设备停机、数据丢失甚至安全事故。为此，5V/12V/24V/48VDC双电源自动切换器（又称主备直流电源自动切换开关、UPS模块、转换器切换器）应运而生，成为保障直流供电不间断的关键组件。
一、产品概述

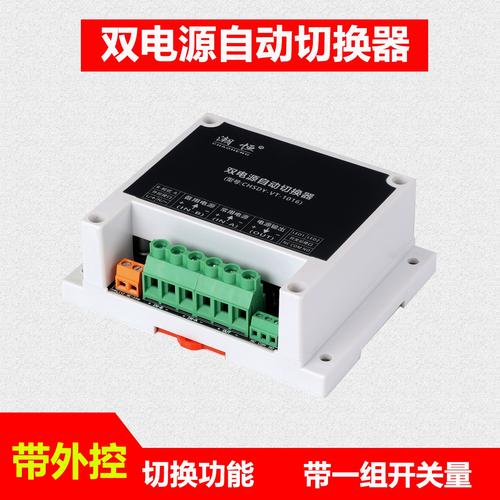

5V/12V/24V/48VDC双电源自动切换器是一种智能化的电源切换装置，可同时接入两路直流电源（主电源与备用电源），当主电源异常（如电压过低、过高或断电）时，自动将负载切换至备用电源，确保用电设备持续运行。其支持的直流电压等级涵盖5V、12V、24V、48V，适配多种低压直流供电场景。通常，该模块还集成UPS（不间断电源）功能，在切换过程中依靠内部储能元件（如电容或电池）维持输出，实现毫秒级无缝切换，避免负载复位或重启。
二、工作原理与核心功能
1. 双路输入监测
模块实时监测主电源和备用电源的电压、电流状态。当主电源电压超出预设范围（如欠压、过压）或完全掉电时，控制电路立即启动切换逻辑。
2. 自动切换机制
采用继电器或MOSFET电子开关进行切换。电子开关切换速度快（微秒至毫秒级），且无机械触点磨损，寿命长；继电器切换可承受较大电流，隔离性好。部分高端模块采用混合式设计，兼顾速度与载流能力。
3. UPS不间断输出
在切换瞬间，模块内部电容或小型电池组可提供短时能量缓冲，确保输出电压不跌落至负载工作阈值以下，实现真正的“零中断”切换。对于要求极高的场景，还可外接电池组构成在线式UPS。
4. 多重保护
具备过流保护、短路保护、反接保护、过热保护等功能，确保模块自身及负载安全。
5. 状态指示与远程告警
LED指示灯显示主备电源状态及当前供电来源；部分型号提供干接点或串口通信，可上传告警信息至监控系统。
三、典型应用场景
- 通信基站：市电与蓄电池组之间的自动切换，保障基站设备不间断运行。
- 安防监控：主电源与备用电源切换，确保摄像头、录像机在停电时继续工作。
- 工业自动化：PLC、传感器、执行器等关键设备的主备直流供电。
- 太阳能光伏系统：光伏组件与蓄电池之间的切换，提高系统可靠性。
- 轨道交通：列车控制电源、信号系统的双电源冗余。
- 医疗设备：对供电连续性要求极高的监护仪、呼吸机等。
四、选型要点
1. 电压等级
根据负载工作电压选择5V、12V、24V或48V型号。注意模块通常支持宽范围输入，但输出需与负载匹配。
2. 电流容量
依据负载最大工作电流选择，建议留有余量（通常为额定电流的1.5倍以上）。
3. 切换时间
对于敏感负载，需关注切换时间。电子式切换通常<10ms，继电器式可能在10-100ms。若负载对中断极其敏感，应选择带UPS功能的型号。
4. 安装方式
常见有PCB板载式、导轨式、壁挂式等，根据现场安装条件选择。
5. 工作温度与防护等级
工业环境需选择宽温型号（-40℃~+85℃）及具备相应IP防护等级的产品。
五、接线与使用注意事项
- 严格区分输入正负极，避免反接导致模块损坏。
- 主备电源的电压等级应一致，且功率容量需满足负载需求。
- 对于大电流应用，确保接线端子紧固，采用足够线径的电缆。
- 若模块不具备隔离功能，需注意主备电源共地问题。
- 定期检查模块工作状态，必要时进行切换测试。
六、
5V/12V/24V/48VDC双电源自动切换器作为直流供电系统的“安全卫士”，以其快速切换、高可靠性及智能化的特点，广泛应用于各类关键领域。正确选型与使用，可显著提升系统的可用性，降低因电源故障导致的损失。随着物联网、5G、新能源等技术的发展，这类模块将持续演进，为直流供电提供更强大的保障。
